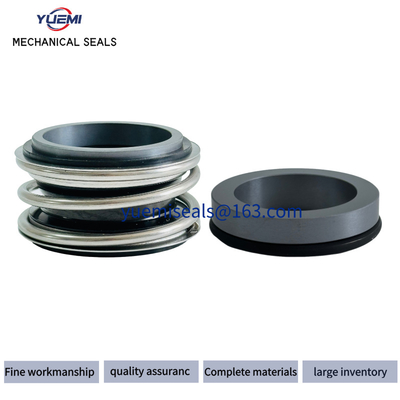

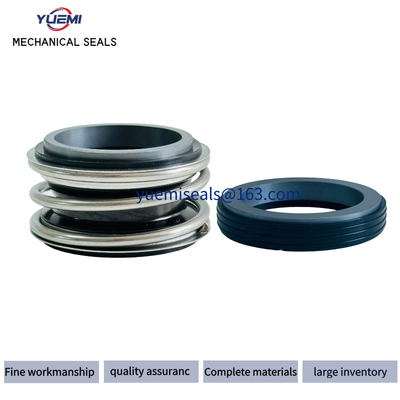

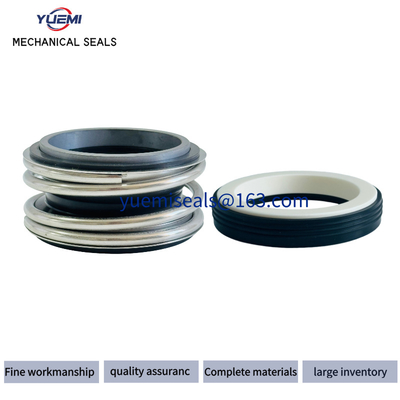

Thông tin chi tiết sản phẩm:
|
| Từ khóa: | Mg1 Niêm phong cơ khí | Tiêu chuẩn hoặc không đứng: | Tiêu chuẩn |
|---|---|---|---|
| Bán hàng: | Sở hữu | Tính năng: | Sống thọ |
| nhiệt độ: | -30C~200C° | Loại: | Mùa xuân đơn, nhiều mùa xuân, mùa xuân sóng |
| Mùa xuân các bộ phận khác: | SUS304 / SUS316 | Thời gian dẫn đầu: | trong kho |
| chất liệu mặt: | Xe/sic, xe/cer | SKU: | MG1 |
| Tiêu chuẩn hoặc phi tiêu chuẩn: | Tiêu chuẩn | Hỗ trợ: | Tùy chỉnh không chuẩn |
| DỊCH VỤ OEM: | Có sẵn | Niêm phong: | FKM NBR EPDM |
| Size d(mm) | D3 | D2 | D1 | L1 | L11 | L12 | L13 | L2 |
| 10 | 22.5 | 17.0 | 21.0 | 14.5 | 25.9 | 33.4 | 25.0 | 6.6 |
| 12 | 25.0 | 19.0 | 23.0 | 15.0 | 25.9 | 33.4 | 25.0 | 6.6 |
| 14 | 28.5 | 21.0 | 25.0 | 17.0 | 28.4 | 33.4 | 25.0 | 6.6 |
| 15 | 28.5 | / | / | 17.0 | 28.4 | 33.4 | 25.0 | / |
| 16 | 28.5 | 23.0 | 27.0 | 17.0 | 28.4 | 33.4 | 25.0 | 6.6 |
| 18 | 32.0 | 27.0 | 33.0 | 19.5 | 30.0 | 37.5 | 25.0 | 7.5 |
| 19 | 37.0 | / | / | 21.5 | 30.0 | 37.5 | 25.0 | |
| 20 | 37.0 | 29.0 | 35.0 | 21.5 | 30.0 | 37.5 | 25.0 | 7.5 |
| 22 | 37.0 | 31.0 | 37.0 | 21.5 | 30.0 | 37.5 | 25.0 | 7.5 |
| 24 | 42.5 | 33.0 | 39.0 | 22.5 | 32.5 | 42.5 | 25.0 | 7.5 |
| 25 | 42.5 | 34.0 | 40.0 | 23.0 | 32.5 | 42.5 | 25.0 | 7.5 |
| 28 | 49.0 | 37.0 | 43.0 | 26.5 | 35.0 | 42.5 | 33.0 | 7.5 |
| 30 | 49.0 | 39.0 | 45.0 | 26.5 | 35.0 | 42.5 | 33.0 | 7.5 |
| 32 | 53.5 | 42.0 | 48.0 | 27.5 | 35.0 | 47.5 | 33.0 | 7.5 |
| 33 | 53.5 | 42.0 | 48.0 | 27.5 | 35.0 | 47.5 | 33.0 | 7.5 |
| 35 | 57.0 | 44.0 | 50.0 | 28.5 | 35.0 | 47.5 | 33.0 | 7.5 |
| 38 | 59.0 | 49.0 | 56.0 | 30.0 | 36.0 | 46.0 | 33.0 | 9.0 |
| 40 | 62.0 | 51.0 | 58.0 | 30.0 | 36.0 | 46.0 | 33.0 | 9.0 |
| 42 | 65.5 | / | / | 30.0 | 36.0 | 51.0 | 41.0 | / |
| 43 | 65.5 | 54.0 | 61.0 | 30.0 | 36.0 | 51.0 | 41.0 | 9.0 |
| 45 | 68.0 | 56.0 | 63.0 | 30.0 | 36.0 | 51.0 | 41.0 | 9.0 |
| 48 | 70.5 | 59.0 | 66.0 | 30.5 | 36.0 | 51.0 | 41.0 | 9.0 |
| 50 | 74.0 | 62.0 | 70.0 | 30.5 | 38.0 | 50.5 | 41.0 | 9.5 |
| 53 | 78.5 | 65.0 | 73.0 | 33.0 | 36.5 | 59.0 | 41.0 | 11.0 |
| 55 | 81.0 | 67.0 | 75.0 | 35.0 | 36.5 | 59.0 | 41.0 | 11.0 |
| 58 | 85.5 | 70.0 | 78.0 | 37.0 | 41.5 | 59.0 | 41.0 | 11.0 |
| 60 | 88.5 | 72.0 | 80.0 | 38.0 | 41.5 | 59.0 | 41.0 | 11.0 |
| 65 | 93.5 | 77.0 | 85.0 | 40.0 | 41.5 | 69.0 | 49.0 | 11.0 |
| 68 | 96.5 | 81.0 | 90.0 | 40.0 | 41.2 | 68.7 | 49.0 | 11.3 |
| 70 | 99.5 | 83.0 | 92.0 | 40.0 | 48.7 | 68.7 | 49.0 | 11.3 |
| 75 | 107.0 | 88.0 | 97.0 | 40.0 | 48.7 | 68.7 | 52.0 | 11.3 |
| 80 | 112.0 | 95.0 | 105.0 | 40.0 | 48.0 | 78.0 | 56.0 | 12.0 |
| 85 | 120.0 | 100.0 | 110.0 | 41.0 | 46.0 | 76.0 | 56.0 | 14.0 |
| 90 | 127.0 | 105.0 | 115.0 | 45.0 | 51.0 | 76.0 | 59.0 | 14.0 |
| 95 | 132.0 | 110.0 | 120.0 | 46.0 | 51.0 | 76.0 | 59.0 | 14.0 |
| 100 | 137.0 | 115.0 | 125.0 | 47.0 | 51.0 | 76.0 | 62.0 | 14.0 |
| Danh mục thông số | Thông số kỹ thuật |
|---|---|
| Model | Dòng MG1 (Thiết kế một đầu tiêu chuẩn, không cân bằng, cấu trúc ống thổi cao su) |
| Phạm vi đường kính trục | 5-70 mm (Có thể tùy chỉnh cho các kích thước phi tiêu chuẩn) |
| Nhiệt độ hoạt động | -20°C đến 200°C (Phụ thuộc vào vật liệu phớt phụ: NBR, FKM, EPDM) |
| Khả năng chịu áp suất | ≤1.2 MPa (Tiêu chuẩn) / ≤5 MPa (Thiết kế cân bằng với phớt kép) |
| Vật liệu bề mặt phớt | Silicon Carbide (SiC) / Tungsten Carbide (WC) / Gốm Alumina (AlO) |
| Vật liệu phớt phụ | Cao su Nitrile (NBR) / Cao su Fluorocarbon (FKM) / Ethylene Propylene (EPDM) |
| Môi chất tương thích | Nước, Dầu, Chất lỏng ăn mòn yếu (Yêu cầu hệ thống xả cho môi chất mài mòn) |
| Ứng dụng | Bơm ly tâm, Bơm nước thải, Máy khuấy, Thiết bị chìm |
| Yêu cầu lắp đặt | - Độ đảo hướng tâm trục ≤0.04 mm - Chuyển động dọc trục ≤0.5 mm - Buồng làm kín sạch |
Mô tả:
|
Nhiệt độ
|
-30ºC đến 200ºC, tùy thuộc vào chất đàn hồi
|
|
Áp suất
|
Lên đến 10 bar
|
|
Tốc độ
|
Lên đến 15 m/s
|
|
Khoảng hở cuối/cho phép trôi dọc trục
|
±0.1mm
|
|
Kích thước
|
12mm đến 100mm
|
|
Thương hiệu
|
YUEMI
|
|
Bề mặt
|
Carbon, SiC, TC
|
|
Đế
|
Gốm, SiC, TC
|
|
Chất đàn hồi
|
NBR, EPDM,V
|
|
Lò xo
|
SS304, SS316
|
