Thông tin chi tiết sản phẩm:
|
| Tiêu chuẩn hoặc không đứng: | Tiêu chuẩn | chất liệu mặt: | Cacbon, Sic, Tc |
|---|---|---|---|
| Nhiệt độ hoạt động: | -20～180℃ | Replacement: | Burgma Pumps Series Pump |
| Loại con dấu: | Văn phòng phẩm, quay | Replacement To: | M7N Seal |
| Gói: | gói tiêu chuẩn xuất khẩu | OEM: | bữa tối |
| Làm nổi bật: | Burgma bể bơi máy bơm nước,Bơm nước bể bơi công nghiệp,M7N Dây niêm phong cơ học sóng xuân |
||

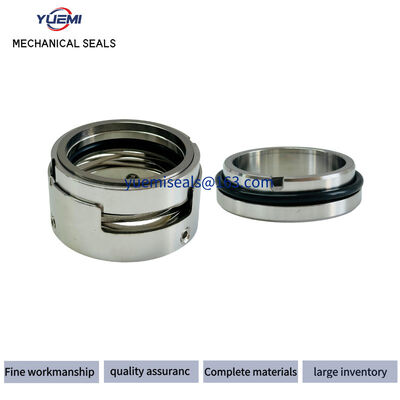

Ưu điểm niêm phong cơ học M7N.
Cơ hội ứng dụng phổ quát.
Việc lưu trữ hiệu quả do các mặt dễ dàng thay thế.
Lựa chọn các vật liệu mở rộng.
Không nhạy cảm với chất rắn thấp.
linh hoạt trong hộp số mô-men xoắn. hiệu ứng tự làm sạch.
| Nhóm tham số | Thông số kỹ thuật | Ghi chú |
|---|---|---|
| Mô hình | M7N (Đây là thiết kế không cân bằng ở một đầu, phù hợp với tiêu chuẩn EN12756/DIN24960) | |
| Phạm vi đường kính trục | 14-200 mm (Có thể tùy chỉnh cho các kích thước không chuẩn) | |
| Nhiệt độ hoạt động | -50 °C đến 220 °C (Dựa trên vật liệu: FKM/NBR/EPDM cho các niêm phong phụ trợ) | |
| Giới hạn áp suất | ≤2,5 MPa (Tiêu chuẩn); ≤6 MPa cho các biến thể cân bằng (Dòng H7N/H75/H76) | |
| Vật liệu mặt con hải cẩu | Silicon Carbide (SiC), Tungsten Carbide (WC), Alumina Ceramic (AlO), Graphite | |
| Vật liệu niêm phong phụ trợ | NBR, FKM, EPDM, cao su silicone, PTFE | |
| Các phương tiện tương thích | Nước, dầu, chất lỏng ăn mòn yếu (Yêu cầu hệ thống xả hạt) | |
| Giới hạn tốc độ | ≤ 20 m/s (Axial/Circumferential) | |
| Các tính năng thiết kế chính | - Thiết kế không cân bằng - Bồi thường nhiều mùa xuân hoặc Bellows - Hướng quay toàn cầu |
|
| Yêu cầu lắp đặt | - Dòng chảy trục quang ≤0,04 mm - Di chuyển trục ≤0,5 mm (Trình kính trục ≤25 mm) - Phòng niêm phong sạch |
Điều kiện vận hành
| Nhiệt độ | -30oC đến 200oC, tùy thuộc vào elastomer |
| Áp lực | Tối đa 16 bar |
| Tốc độ | Tối đa 20 m/s |
| Số lượng chơi cuối/sự nổi trôi trục | ±0,1mm |
| Kích thước | 14mm đến 100mm |
| Thương hiệu | YUEMI |
| Mặt | Carbon, SiC, TC |
| Chiếc ghế | Carbon, SiC, TC |
| Elastomer | NBR, EPDM, VITON |
| Mùa xuân | SS304, SS316 |
| Các bộ phận kim loại | SS304, SS316 |
| Kích thước/ | Mã | D1 | D2 | D3 | L1 | L2 | L |
| Phương pháp đo | |||||||
| 14 | 140 | 25 | 21 | 24 | 25 | 10 | 35 |
| 16 | 160 | 27 | 23 | 26 | 25 | 10 | 35 |
| 18 | 180 | 33 | 27 | 32 | 26 | 11.5 | 37.5 |
| 20 | 200 | 35 | 29 | 34 | 26 | 11.5 | 37.5 |
| 22 | 240 | 37 | 31 | 36 | 26 | 11.5 | 37.5 |
| 24 | 250 | 39 | 33 | 38 | 28.5 | 11.5 | 40 |
| 25 | 280 | 40 | 34 | 39 | 28.5 | 11.5 | 40 |
| 28 | 300 | 43 | 37 | 42 | 31 | 11.5 | 42.5 |
| 30 | 320 | 45 | 39 | 44 | 31 | 11.5 | 42.5 |
| 32 | 330 | 48 | 42 | 46 | 31 | 11.5 | 42.5 |
| 33 | 350 | 48 | 42 | 47 | 31 | 11.5 | 42.5 |
| 35 | 380 | 50 | 44 | 49 | 31 | 11.5 | 42.5 |
| 38 | 400 | 56 | 49 | 54 | 31 | 11.5 | 45 |
| 40 | 430 | 58 | 51 | 56 | 31 | 14 | 45 |
| 43 | 450 | 61 | 54 | 59 | 31 | 14 | 45 |
| 45 | 480 | 63 | 56 | 61 | 31 | 14 | 45 |
| 48 | 600 | 66 | 59 | 64 | 31 | 14 | 45 |
| 50 | 500 | 70 | 62 | 66 | 32.5 | 14 | 47.5 |
| 53 | 530 | 73 | 65 | 69 | 32.5 | 15 | 47.5 |
| 55 | 550 | 75 | 67 | 71 | 32.5 | 15 | 47.5 |
| 58 | 580 | 78 | 70 | 78 | 37.5 | 15 | 52.5 |
| 60 | 600 | 80 | 72 | 80 | 37.5 | 15 | 52.5 |
| 63 | 630 | 83 | 75 | 83 | 37.5 | 15 | 52.5 |
| 65 | 650 | 85 | 77 | 85 | 37.5 | 15 | 52.5 |
| 68 | 680 | 90 | 81 | 88 | 34.5 | 18 | 52.5 |
| 70 | 700 | 92 | 83 | 90 | 42 | 18 | 60 |
| 75 | 750 | 97 | 88 | 99 | 42 | 18 | 60 |
| 80 | 800 | 105 | 95 | 104 | 41.8 | 18.2 | 60 |
| 85 | 850 | 110 | 100 | 109 | 41.8 | 18.2 | 60 |
| 90 | 900 | 115 | 105 | 114 | 46.8 | 18.2 | 65 |
| 95 | 950 | 120 | 110 | 119 | 47.8 | 17.2 | 65 |
| 100 | 1000 | 125 | 115 | 124 | 47.8 | 17.2 | 65 |
