Thông tin chi tiết sản phẩm:
|
| Mô hình: | 560D-30/35 | Ghế: | Gốm sứ, SiC, TC |
|---|---|---|---|
| Đối mặt: | VIT SIC SIC | Sử dụng: | cân bằng |
| Từ khóa: | con dấu máy bơm | bộ phận kim loại: | SS304, SS316 |
| con dấu máy bơm: | Nhãn hai đầu | ||
| Làm nổi bật: | YUEMI Chất chắn cơ khí cân bằng,560d30/35 Chất chắn cơ khí cân bằng |
||
| Đường kính trục | 13 ... 50 mm (0.51" ... 1.96") |
| Áp suất | d ≤19 mm: 2 bar (29 PSI), d ≥ 20 mm: 3 bar (44 PSI), chân không ... 0.1 bar (1.45 PSI) |
| Nhiệt độ | -20 °C ... +70 °C (-4 °F ... 158 °F) |
| Tốc độ trượt | 5 m/s (16 ft/s) |
| Chuyển động hướng trục | ±1.0 mm |
| Mặt phớt | Graphit carbon tẩm nhựa (B), Silicon carbide (Q1, Q2) |
| Đệm | Oxide nhôm (V), Silicon carbide (Q1, Q2) |
| Elastomer | NBR (P) |
| Các bộ phận kim loại | Thép CrNi (F) |

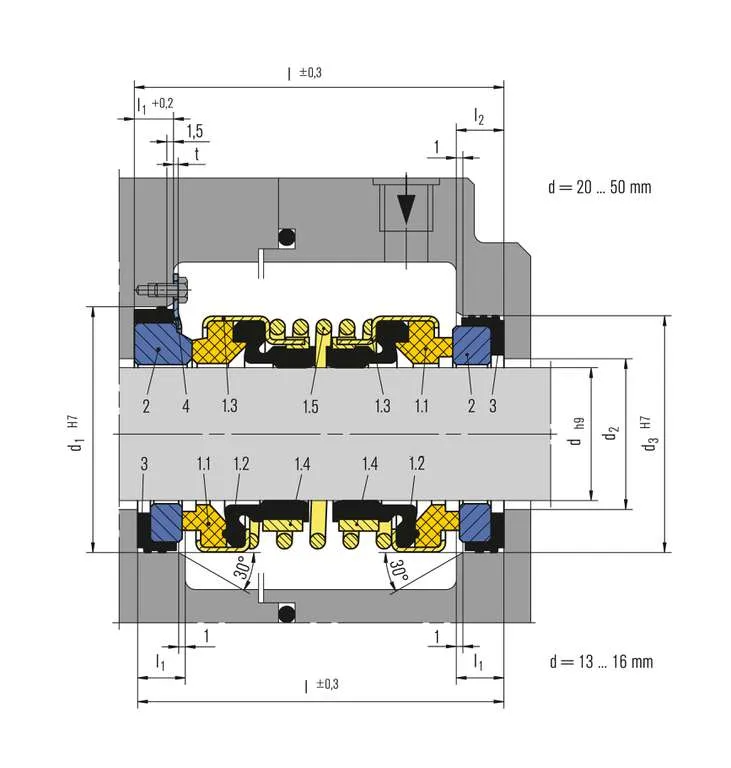

| Mục | Mô tả |
|---|---|
| 1.1 | Mặt phớt |
| 1.2 | Ống xếp |
| 1.3 | Vòng lò xo |
| 1.4 | Vòng dẫn động |
| 1.5 | Lò xo |
| 2 | Đệm |
| 3 | Ống lót góc |
| 4 | Vòng đệm |
| d | d1 | d2 | d3 | d4 | d5 | l | l1 | l2 | l3 |
|---|---|---|---|---|---|---|---|---|---|
| 13 | 25 | 17 | 25 | - | - | 36 | 5 | - | - |
| 14 | 30 | 20 | 30 | - | - | 36 | 5 | - | - |
| 15 | 30 | 20 | 30 | - | - | 36 | 5 | - | - |
| 16 | 30 | 20 | 30 | - | - | 36 | 5 | - | - |
| 20 | 44 | 23 | 38 | 60 | 72 | 49 | 7 | 7 | 1.0 |
| 25 | 50 | 28 | 44 | 60 | 72 | 51 | 7 | 7 | 1.0 |
| 30 | 57 | 33 | 50 | 70 | 82 | 59 | 9 | 8 | 1.0 |
| 35 | 64 | 38 | 58 | 80 | 94 | 61 | 9 | 9 | 1.2 |
| 40 | 70 | 43 | 64 | 85 | 100 | 64.5 | 11 | 9 | 1.2 |
| 45 | 70 | 48 | 66 | 90 | 105 | 65 | 10 | 9 | 1.0 |
| 50 | 80 | 53 | 72 | 95 | 109 | 69.5 | 10 | 9 | 1.2 |
