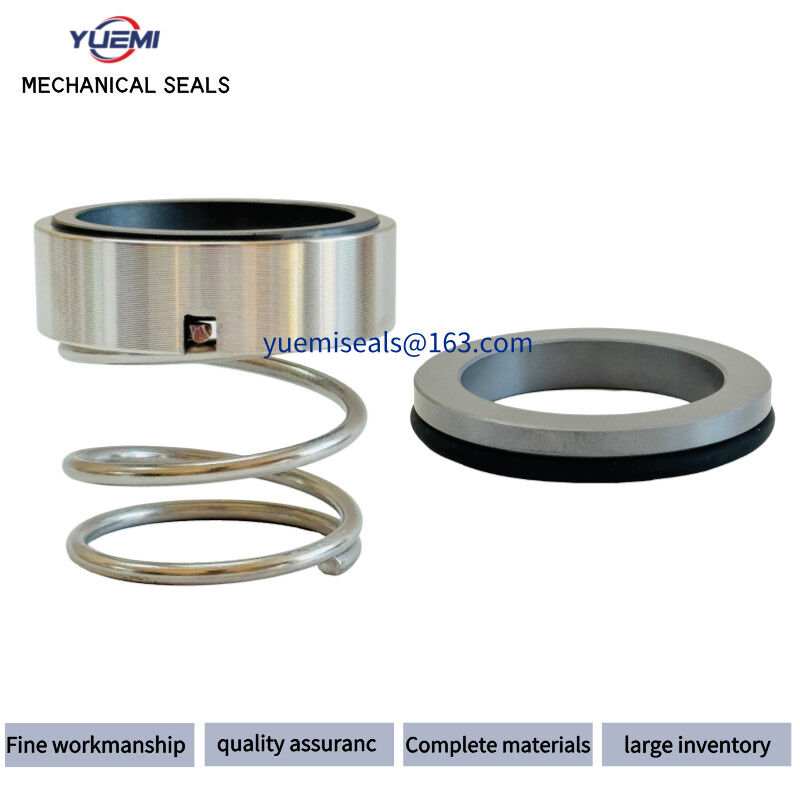

Thông tin chi tiết sản phẩm:
|
| Loại con dấu: | Con dấu M37G | Dịch vụ bổ sung: | OEM được chào đón |
|---|---|---|---|
| Ứng dụng: | Máy bơm nước, máy bơm ly tâm, máy bơm chìm | Phốt bơm Esco: | Con dấu lò xo có tay áo và miếng chêm |
| vòng cố định: | gốm/sic/tc | Dịch vụ: | DỊCH VỤ OEM |
| Làm nổi bật: | Máy bơm nước niêm phong trục cơ khí,M37g Chốt trục cơ khí đơn mùa xuân,M37 Chốt trục cơ khí đơn mùa xuân |
||
Các dây chuyền đa niêm phong cơ học có sẵn trong nhiều loại elastomer để xử lý hầu hết các chất lỏng công nghiệp.Tất cả các thành phần được giữ lại với nhau bởi một vòng snap trong một thiết kế xây dựng thống nhất và có thể được sửa chữa dễ dàng tại chỗ.
Các con dấu cơ khí chất lượng cao
Mô tả:
Thay thế cho:
Đối với máy bơm công nghiệp
M37/M37G
1Điều kiện vận hành:
Nhiệt độ: -20oC đến +180oC
Áp lực: ≤1,0MPa
Tốc độ: ≤15m/s
2- Vật liệu:
Nhẫn cố định: gốm, Silicon Carbide, TC, Carbon
Vòng xoay: Carbon, Silicon Carbide, Thép
Nhãn thứ cấp: NBR, EPDM, Viton
Các phần dây chuyền và kim loại: Thép
3- Loại ghế:
Tiêu chuẩn: G9
Phương pháp thay thế: G6, G4, G13
4Ứng dụng: Nước sạch, nước thải, dầu và các chất lỏng ăn mòn vừa phải khác
| Điều kiện hoạt động: | |
| Nhiệt độ: | -50oCđến +200oC |
| Áp lực: | ≤1,0MPa |
| Tốc độ: | ≤20m/s |
| Vật liệu: | bệnh |
| Nhẫn cố định: | Q2,B,U2 |
| Vòng xoay: | U22,Q22 |
| Nhãn thứ cấp: | P,E,V,Aflas |
| Các phần dây chuyền và kim loại: | F,G |
| Ứng dụng: | Nước sạch, nước thải, dầu và các chất lỏng ăn mòn vừa phải khác |
| - M37G Kích thước ((mm) | |||||||||
| Kích thước | d | D3 | D6 | D7 | D8 | L3 | L31 | L4 | L8 |
| 10 | 10.0 | 20.0 | 17.0 | 21.0 | 3.0 | 16.9 | - | 10.0 | 17.5 |
| 12 | 12.0 | 220 | 19.0 | 23.0 | 3.0 | 17.4 | - | 10.0 | 17.5 |
| 14 | 14.0 | 24.0 | 21.0 | 25.0 | 3.0 | 17.4 | 16.5 | 10.0 | 17.5 |
| 16 | 16.0 | 26.0 | 23.0 | 27.0 | 3.0 | 19.5 | 16.5 | 10.0 | 17.5 |
| 18 | 18.0 | 31.0 | 27.0 | 33.0 | 3.0 | 20.5 | 18.0 | 11.5 | 19.5 |
| 20 | 20.0 | 34.0 | 29.0 | 35.0 | 3.0 | 22.0 | 19.0 | 11.5 | 19.5 |
| 22 | 22.0 | 36.0 | 31.0 | 37.0 | 3.0 | 23.5 | 20.5 | 11.5 | 19.5 |
| 24 | 24.0 | 38.0 | 33.0 | 39.0 | 3.0 | 25.0 | 22.0 | 11.5 | 19.5 |
| 25 | 25.0 | 39.0 | 34.0 | 40.0 | 3.0 | 26.5 | 23.5 | 11.5 | 19.5 |
| 28 | 28.0 | 42.0 | 37.0 | 43.0 | 3.0 | 26.5 | 24.5 | 11.5 | 19.5 |
| 30 | 30.0 | 44.0 | 39.0 | 45.0 | 3.0 | 25.0 | 24.5 | 11.5 | 19.5 |
| 32 | 32.0 | 46.0 | 42.0 | 48.0 | 3.0 | 28.5 | 28.0 | 11.5 | 19.5 |
| 33 | 33.0 | 47.0 | 42.0 | 48.0 | 3.0 | - | - | 11.5 | 19.5 |
| 35 | 35.0 | 49.0 | 44.0 | 50.0 | 3.0 | 28.5 | 28.0 | 11.5 | 19.5 |
| 38 | 38.0 | 54.0 | 49.0 | 56.0 | 4.0 | 32.2 | 31.0 | 14.0 | 220 |
| 40 | 40.0 | 56.0 | 51.0 | 58.0 | 4.0 | 34.7 | 34.0 | 14.0 | 22.0 |
| 43 | 43.0 | 59.0 | 54.0 | 61.0 | 4.0 | - | -- | 14.0 | 22.0 |
| 45 | 45.0 | 61.0 | 56.0 | 63.0 | 4.0 | 39.2 | 36.5 | 14.0 | 22.0 |
| 48 | 48.0 | 64.0 | 59.0 | 66.0 | 4.0 | 44.7 | 42.0 | 14.0 | 220 |
| 50 | 50.0 | 66.0 | 62.0 | 70.0 | 4.0 | 45.7 | 43.0 | 15.0 | 23.0 |
| 53 | 53.0 | 0.69 | 65.0 | 73.0 | 4.0 | - | - | 15.0 | 23.0 |
| 55 | 55.0 | 71.0 | 67.0 | 75.0 | 4.0 | 49.0 | 47.0 | 15.0 | 23.0 |
| 58 | 58.0 | 78.0 | 70.0 | 78.0 | 4.0 | 52.0 | 50.0 | 15.0 | 23.0 |
| 60 | 60.0 | 79.0 | 720 | 80.0 | 4.0 | 53.0 | 51.0 | 15.0 | 23.0 |
| 63 | 63.0 | 83.0 | 75.0 | 83.0 | 4.0 | - | -- | 15.0 | 23.0 |
| 65 | 65.0 | 85.0 | 77.0 | 85.0 | 4.0 | 54.3 | 52.0 | 15.0 | 23.0 |
| 68 | 68.0 | 88.0 | 81.0 | 90.0 | 4.0 | 55.3 | 52.7 | 18.0 | 26.0 |
| 70 | 70.0 | 90.0 | 83.0 | 92.0 | 4.0 | 56.3 | 54.0 | 18.0 | 26.0 |
| 75 | 75.0 | 98.0 | 88.0 | 97.0 | 4.0 | 56.3 | 54.0 | 18.0 | 26.0 |
| 80 | 80.0 | 103.0 | 95.0 | 105.0 | 4.0 | 59.3 | 58.0 | 18.2 | 26.2 |
