Thông tin chi tiết sản phẩm:
|
| Mô hình NO.: | 502 | Loại: | Phốt cơ khí O-Ring |
|---|---|---|---|
| Chức năng: | cho máy bơm, máy nén | Gói vận chuyển: | YUEMI Tiêu chuẩn hoặc Tùy chỉnh |
| Thay thế thành: | Con dấu John Crane 502 | Đối mặt: | VIT SIC SIC |
| Làm nổi bật: | Máy bơm nước Biểu loại niêm phong cơ học,AES B07 Biểu loại niêm phong cơ học |
||
Các dây chuyền đa niêm phong cơ học có sẵn trong nhiều loại elastomer để xử lý hầu hết các chất lỏng công nghiệp.Tất cả các thành phần được giữ lại với nhau bởi một vòng snap trong một thiết kế xây dựng thống nhất và có thể được sửa chữa dễ dàng tại chỗ.
Các con dấu cơ khí chất lượng cao
Mô tả:
niêm phong cơ học,đối với máy bơm thổi,bơm lặn,bơm lưu thông, thay thế niêm phong cơ học của John Crane

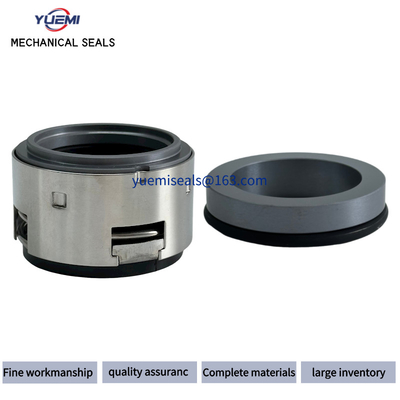

John Crane 502con dấu
Aesseal B07
524 bảng Anhcon dấu
Giới hạn hoạt động:
Áp lực: ≤ 4 MPa
Tốc độ: ≤13 m/s
Nhiệt độ: -30oC ~ + 200oC
Sự kết hợp vật liệu:
Vòng quay (Carbon/SiC/TC)
Nhẫn cố định (Vật gốm/SiC/TC)
SeaI thứ cấp (VITON/NBR/EPDM)
Ống và các bộ phận khác (SUS304/SUS316)
|
nhiệt độ
|
-40oC đến 150oC, tùy thuộc vào elastomer
|
|
Áp lực
|
Tối đa 40 bar
|
|
Tốc độ
|
Tối đa 15 m/s
|
|
Số lượng chơi cuối/sự nổi trôi trục
|
±0,1mm
|
|
Kích thước
|
Từ 14mm đến 100mm
|
|
Thương hiệu
|
YM
|
|
Mặt
|
Carbon, SiC, TC
|
|
Chiếc ghế
|
SiC, TC
|
|
Elastomer
|
NBR, EPDM
|
|
Mùa xuân
|
SS304, SS316
|
|
Các bộ phận kim loại
|
SS304, SS316
|
| Mô hình | d | D | D1 | L1 | L2 |
| YM502-14 | 14 | 24 | 25 | 12 | 23.2 |
| YM502-16 | 16 | 26 | 27 | 12 | 23.2 |
| YM502-18 | 18 | 32 | 33 | 13.5 | 24.2 |
| YM502-20 | 20 | 34 | 35 | 13.5 | 24.2 |
| YM502-22 | 22 | 36 | 37 | 13.5 | 24.2 |
| YM502-24 | 24 | 38 | 39 | 13.5 | 26.9 |
| YM502-25 | 25 | 39 | 40 | 13 | 27.2 |
| YM502-28 | 28 | 42 | 43 | 12.5 | 30.2 |
| YM502-30 | 30 | 44 | 45 | 11.9 | 30.7 |
| YM502-32 | 32 | 46 | 48 | 11.9 | 30.7 |
| YM502-33 | 33 | 47 | 48 | 11.9 | 30.7 |
| YM502-35 | 35 | 49 | 50 | 11.9 | 30.7 |
| YM502-38 | 38 | 54 | 56 | 12.9 | 32.2 |
| YM502-40 | 40 | 66 | 58 | 12.9 | 32.2 |
| YM502-43 | 43 | 59 | 61 | 12.9 | 32.2 |
| YM502-45 | 45 | 61 | 63 | 12.9 | 32.2 |
| YM502-48 | 48 | 64 | 66 | 12.9 | 32.2 |
| YM502-50 | 50 | 66 | 70 | 13.4 | 34.2 |
| YM502-53 | 53 | 69 | 73 | 13.4 | 34.2 |
| YM502-55 | 55 | 71 | 75 | 13.4 | 34.2 |
| YM502-58 | 58 | 78 | 78 | 13.4 | 39.2 |
| YM502-60 | 60 | 80 | 80 | 13.4 | 39.2 |
| YM502-63 | 63 | 83 | 83 | 13.4 | 39.2 |
| YM502-65 | 65 | 85 | 85 | 13.4 | 39.2 |
| YM502-68 | 68 | 88 | 90 | 13.4 | 39.2 |
| YM502-70 | 70 | 89 | 92 | 14.5 | 45.7 |
| YM502-75 | 75 | 96 | 97 | 14.5 | 45.7 |
| YM502-80 | 80 | 104 | 105 | 15 | 45.2 |
| YM502-85 | 85 | 108 | 110 | 15 | 45.2 |
| YM502-90 | 90 | 114 | 115 | 15 | 50.2 |
| YM502-95 | 95 | 118 | 120 | 15 | 50.2 |
| YM502-100 | 100 | 124 | 125 | 15 | 50.2 |
