Thông tin chi tiết sản phẩm:
|
| dấu vết: | YUEMI | Đường kính trục: | 58U/59U |
|---|---|---|---|
| Lưu ý:: | FKM SIC SIC | nhiệt độ: | niêm phong cơ học nhiệt độ cao |
| Làm nổi bật: | SIC john crane mech seal,FKM john crane mech seal,FKM john crane 58u |
||
| d1 | d3 | d4 | d6 | d7 | d8 | d11 | d 12 | L1k | 13 | I5 | I6 | L7 | L9 | f |
| 14 | 24 | 26 | 21 | 25 | 2 | 18.4 | 2.5 | 35.0 | 23.0 | 1.5 | 4 | 8.5 | 12.0 | 4.0 |
| 16 | 26 | 28 | 23 | 27 | 2 | 20.4 | 2.5 | 35.0 | 23.0 | 1.5 | 4 | 8.5 | 12.0 | 4.0 |
| 18 | 32 | 34 | 27 | 33 | 3 | 24.5 | 4.0 | 37.5 | 24.0 | 2 | 5 | 9.0 | 13.5 | 5.0 |
| 20 | 34 | 36 | 29 | 35 | 3 | 26.5 | 4.0 | 37.5 | 24.0 | 2 | 5 | 9.0 | 13.5 | 5.0 |
| 22 | 36 | 38 | 31 | 37 | 3 | 28.5 | 4.0 | 37.5 | 24.0 | 2 | 5 | 9.0 | 13.5 | 5.0 |
| 24 | 38 | 40 | 33 | 39 | 3 | 30.5 | 4.0 | 40.0 | 26.7 | 2 | 5 | 9.0 | 13.3 | 5.0 |
| 25 | 39 | 41 | 34 | 40 | 3 | 31.5 | 4.0 | 40.0 | 27.0 | 2 | 5 | 9.0 | 13.0 | 5.0 |
| 28 | 42 | 44 | 37 | 43 | 3 | 34.5 | 4.0 | 42.5 | 30.0 | 2 | 5 | 9.0 | 12.5 | 7.5 |
| 30 | 44 | 46 | 39 | 45 | 3 | 36.5 | 4.0 | 42.5 | 30.5 | 2 | 5 | 9.0 | 12.0 | 7.5 |
| 32 | 46 | 48 | 42 | 48 | 3 | 38.5 | 4.0 | 42.5 | 30.5 | 2 | 5 | 9.0 | 12.0 | 7.5 |
| 33 | 47 | 49 | 42 | 48 | 3 | 39.5 | 4.0 | 42.5 | 30.5 | 2 | 5 | 9.0 | 12.0 | 6.5 |
| 36 | 49 | 51 | 44 | 50 | 3 | 41.5 | 4.0 | 42.5 | 30.5 | 2 | 5 | 9.0 | 12.0 | 6.5 |
| 38 | 54 | 58 | 49 | 56 | 4 | 45.0 | 4.0 | 45.0 | 32.0 | 2 | 6 | 9.0 | 13.0 | 8.0 |
| 40 | 56 | 60 | 51 | 58 | 4 | 47.0 | 4.0 | 45.0 | 32.0 | 2 | 6 | 9.0 | 13.0 | 8.0 |
| 43 | 59 | 63 | 54 | 61 | 4 | 50.0 | 4.0 | 45.0 | 32.0 | 2 | 6 | 9.0 | 13.0 | 8.0 |
| 45 | 61 | 65 | 56 | 63 | 4 | 52.0 | 4.0 | 45.0 | 32.0 | 2 | 6 | 9.0 | 13.0 | 8.0 |
| 48 | 64 | 68 | 59 | 66 | 4 | 55.0 | 4.0 | 45.0 | 32.0 | 2 | 6 | 9.0 | 13.0 | 5.5 |
| 50 | 66 | 70 | 62 | 70 | 4 | 57.0 | 4.0 | 47.5 | 34.0 | 2.5 | 6 | 9.0 | 13.5 | 6.5 |
| 53 | 69 | 73 | 65 | 73 | 4 | 60.0 | 4.0 | 47.5 | 34.0 | 2.5 | 6 | 9.0 | 13.5 | 5.5 |
| 55 | 71 | 75 | 67 | 75 | 4 | 62.0 | 4.0 | 47.5 | 34.0 | 2.5 | 6 | 9.0 | 13.5 | 5.5 |
| 58 | 78 | 83 | 70 | 78 | 4 | 67.5 | 5.5 | 52.5 | 39.0 | 2.5 | 6 | 9.0 | 13.5 | 7.5 |
| 60 | 80 | 85 | 72 | 80 | 4 | 69.5 | 5.5 | 52.5 | 39.0 | 2.5 | 6 | 9.0 | 13.5 | 7.5 |
| 63 | 83 | 88 | 75 | 83 | 4 | 72.5 | 5.5 | 52.5 | 39.0 | 2.5 | 6 | 9.0 | 13.5 | 7.5 |
| 65 | 85 | 90 | 77 | 85 | 4 | 74.5 | 5.5 | 52.5 | 39.0 | 2.5 | 6 | 9.0 | 13.5 | 7.5 |
| 68 | 88 | 93 | 81 | 90 | 4 | 77.5 | 5.5 | 52.5 | 39.0 | 2.5 | 7 | 9.0 | 13.5 | 7.5 |
| 70 | 90 | 95 | 83 | 92 | 4 | 79.5 | 5.5 | 60.0 | 45.5 | 2.5 | 7 | 9.0 | 14.5 | 7.5 |
| 75 | 95 | 104 | 88 | 97 | 4 | 83.5 | 5.5 | 60.0 | 45.5 | 2.5 | 7 | 9.0 | 14.5 | 7.8 |
| 80 | 104 | 109 | 95 | 105 | 4 | 89.5 | 5.5 | 60.0 | 45.0 | 3 | 7 | 9.0 | 15.0 | 7.8 |
| 85 | 109 | 114 | 100 | 110 | 4 | 94.5 | 55 | 60.0 | 450 | 3 | 7 | 9.0 | 15.0 | 7.8 |
| 90 | 114 | 119 | 105 | 115 | 4 | 99.5 | .5.5 | 65.0 | .50.0 | 3 | 7 | 9.0 | 15.0 | 7.8 |
| 95 | 119 | 124 | 110 | 120 | 4 | 104.5 | 5.5 | 65.0 | 50.0 | 3 | 7 | 9.0 | 15.0 | 7.8 |
| 100 | 124 | 129 | 115 | 125 | 4 | 109.5 | 5.5 | 65.0 | 50.0 | 3 | 7 | 9.0 | 15.0 | 7.8 |
Mô tả sản phẩm
Mô tả cấu trúc:

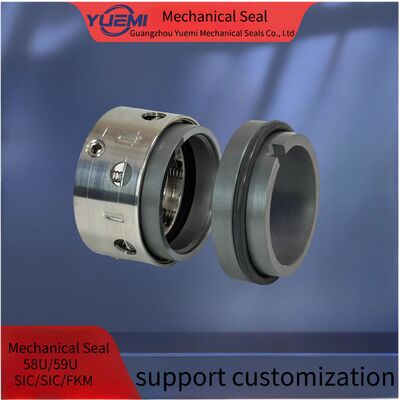

Tương đương với Johncrane 58U
Thiết kế nhiều mùa xuân,đóng kín không cân bằng
Ứng dụng:
- Môi trường ăn mòn
- Máy bơm hóa chất
- Các khớp hơi nước.
- Máy bơm chế biến thực phẩm
- Máy bơm trong nhà máy lọc dầu
- Máy bơm nước lạnh và nước nóng
- Bấm kín cho máy khuấy và máy trộn
- Nhiệt độ trên 400 độ F
- Ứng dụng lạnh
- Tình trạng không khí
- Máy nén tuabin tốc độ cao
- Máy tuabin nước
Các thông số kỹ thuật
| Nhiệt độ | -30°C~+200°C |
| áp suất | ≤2Mp a |
| Tốc độ | ≤10m/s |
| Trung bình | nước |
Vật liệu
| Vòng xoay |
SiC/VIT |
| Nhẫn cố định |
SiC/VIT |
| Mùa xuân | SUS304/SUS316 |
| Ghế ngồi không di chuyển | SUS304/SUS316 |
| Con dấu thứ cấp |
Fkm/EPDM |
| Máy giữ vòng quay | SUS304/SUS316 |
Việc chuẩn bị:
1. trục đường kính bên ngoài là trong phạm vi dung sai +-0,05mm
2. Vòng chạy ra <0,1mm
3. Vòng trôi cuối trục <0,13mm
4, Không có cạnh sắc trên trục trên vòng
Lưu ý:
Trong quá trình lắp đặt, đừng trầy xước hoặc làm hỏng vòng. Nếu bất cứ điều gì bị hỏng, xin vui lòng liên hệ với chúng tôi để thay thế một cái mới.
Cài đặt trong các cấu trúc:
1. Toàn bộ của hộp đạn niêm phong được làm sạch và chính xác vượt qua kiểm tra rò rỉ trước khi bán. Để tránh thiệt hại, không tháo rời và làm sạch các bộ phận một lần nữa trước khi sửa chữa.
2 Khoảng cách gắn giữa niêm phong và trục là dl h6 0.8,và phải có đầu dẫn vào cuối trục.Trình kính bên ngoài của trục ở vị trí của vít nên 01 0.2mm nhỏ hơn,chống lại các vít quá chặt.Luyến trục với dầu
3Đặt niêm phong hộp đạn vào buồng bơm, sau đó:
A: Tắt hơn bốn vít các vít, đảm bảo môi trường dẫn vào lỗ "G" ở vị trí trên cùng
B: Tắt hơn bốn vít đặt và vị trí tay áo trục trên trục.
C: Lấy ra bốn tấm đo. Xin giữ chúng và chúng sẽ được sử dụng trong việc lắp đặt và
Tháo rời.
D: Kết nối ống dẫn trung bình với lỗ"G"để xả ra nhiệt ma sát và
Dọn sạch buồng niêm phong khi máy bơm hoạt động.
Lưu ý:
để hoàn thành việc lắp đặt, xoay trục bằng tay để kiểm tra vòng xoay và nếu không thể xoay tròn trơn tru, niêm phong đã được lắp đặt không đúng cách.
