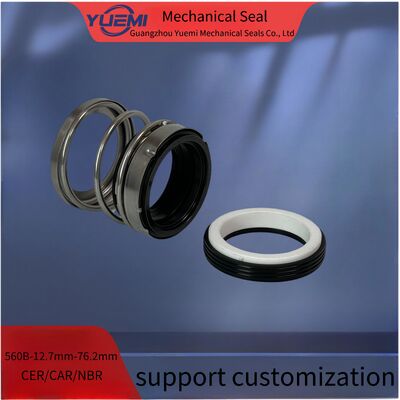

Thông tin chi tiết sản phẩm:
|
| Loại: | Con dấu cao su dưới đây | Chức năng: | Bơm |
|---|---|---|---|
| Sử dụng: | Không cân bằng | Đường kính trục: | 0,5-3"mm |
| Đối mặt: | NBR CA CE | Từ khóa: | Hạt bạch tuộc |
| Làm nổi bật: | NBR bơm nước niêm phong cơ khí,CA Bơm nước niêm phong cơ học,CE Bụi bơm nước |
||
Ứng dụng máy bơm nước mô hình bảng ghép nối
| Mô hình | d1 ((inch) | d3 | d6 | d7 | 11 | 13 |
| 560B-3/8" | 9.525 | 23.5 | 14.3 | 22.23 | 28.6 | 7.9 |
| 560B-1/2" | 12.700 | 26 | 17.5 | 25.4 | 28.6 | 7.9 |
| 560B-5/8" | 15.875 | 30 | 20.6 | 31.75 | 32.5 | 10.3 |
| 560B-3/4" | 19.050 | 32.5 | 23.8 | 34.93 | 32.5 | 10.3 |
| 560B-7/8" | 22.225 | 37.5 | 27.0 | 38.1 | 34.1 | 10.3 |
| 560B-1" | 25.400 | 44 | 30.2 | 41.28 | 36.5 | 11.1 |
| 560B-1-1/8" | 28.575 | 48 | 33.3 | 44.45 | 38.1 | 11.1 |
| 560B-1-1/4" | 31.750 | 50 | 36.5 | 47.63 | 38.1 | 11.1 |
| 560B-1-3/8" | 34.925 | 54.5 | 39.7 | 50.8 | 39.7 | 11.1 |
| 560B-1-1/2" | 38.100 | 58.5 | 42.9 | 53.98 | 39.7 | 11.1 |
| 560B-1-5/8" | 41.275 | 64 | 46 | 60.33 | 47.6 | 12.7 |
| 560B-1-3/4" | 44.450 | 67 | 49.2 | 63.5 | 47.6 | 12.7 |
| 560B-1-7/8" | 47.625 | 71 | 52.4 | 66.68 | 50.8 | 12.7 |
| 560B-2" | 50.800 | 73.5 | 55.6 | 69.85 | 50.8 | 12.7 |
| 560B-2-1/8" | 53.975 | 75.6 | / | 76.2 | 57.2 | 14.3 |
| 560B-2-1/4" | 57.150 | 80 | 65 | 79.38 | 57.2 | 14.3 |
| 560B-2-3/8" | 60.325 | 79.6 | / | 82.55 | 57.2 | 14.3 |
| 560B-2-1/2" | 63.500 | 84.9 | 70 | 85.73 | 60.3 | 14.3 |
| 560B-2-5/8" | 66.675 | 84.6 | / | 85.725 | 65.1 | 15.9 |
| 560B-2-3/4" | 69.850 | 93 | / | 88.9 | 65.1 | 15.9 |
| 560B-3" | 76.200 | 102 | / | 98.425 | 68.3 | 15.9 |
Điều kiện vận hành
| Áp lực: ≤ 0,8Mpa |
| Tốc độ xoay:≤10m/s |
| Nhiệt độ:≤-40 ~ 150 °C |
| Ứng dụng: |
| Dầu, nước và chất lỏng ăn mòn chung. Sử dụng trong máy bơm làm mát tự động, máy bơm ly tâm, máy bơm chìm và máy bơm công nghiệp chung. |
| Tính năng thiết kế: |
| Tính năng tự sắp xếp mùa xuân cuộn dây đơn không bị tắc nghẽn bù đắp cho trục dư thừa. Phù hợp với nhiều thông số kỹ thuật và thiết kế. |
Vật liệu:
| 1 | Nhẫn cố định | Vật gốm/SiC/TC |
| 2 | Vòng xoay | Carbon/SiC/TC/SUS304 |
| 3 | Con dấu thứ cấp | NBR/EPDM/Fkm |
| 4 | Vòng xoắn và các bộ phận khác | SUS304/SUS316L |
Việc chuẩn bị:
1. trục đường kính bên ngoài là trong phạm vi dung sai +-0,05mm
2. Vòng chạy ra <0,1mm
3. Vòng trôi cuối trục <0,13mm
4, Không có cạnh sắc trên trục trên vòng
Lưu ý:
Trong quá trình lắp đặt, đừng trầy xước hoặc làm hỏng vòng. Nếu bất cứ điều gì bị hỏng, xin vui lòng liên hệ với chúng tôi để thay thế một cái mới.
Cài đặt trong các cấu trúc:
1. Toàn bộ của hộp đạn niêm phong được làm sạch và chính xác vượt qua kiểm tra rò rỉ trước khi bán. Để tránh thiệt hại, không tháo rời và làm sạch các bộ phận một lần nữa trước khi sửa chữa.
2 Khoảng cách gắn giữa niêm phong và trục là dl h6 0.8,và phải có đầu dẫn vào cuối trục.Trình kính bên ngoài của trục ở vị trí của vít nên 01 0.2mm nhỏ hơn,chống lại các vít quá chặt.Luyến trục với dầu
3Đặt niêm phong hộp đạn vào buồng bơm, sau đó:
A: Tắt hơn bốn vít các vít, đảm bảo môi trường dẫn vào lỗ "G" ở vị trí trên cùng
B: Tắt hơn bốn vít đặt và vị trí tay áo trục trên trục.
C: Lấy ra bốn tấm đo. Xin giữ chúng và chúng sẽ được sử dụng trong việc lắp đặt và
Tháo rời.
D: Kết nối ống dẫn trung bình với lỗ"G"để xả ra nhiệt ma sát và
Dọn sạch buồng niêm phong khi máy bơm hoạt động.
Lưu ý:
để hoàn thành việc lắp đặt, xoay trục bằng tay để kiểm tra vòng xoay và nếu không thể xoay tròn trơn tru, niêm phong đã được lắp đặt không đúng cách.
