Thông tin chi tiết sản phẩm:
|
| dấu vết: | YUEMI | Chức năng: | Máy bơm nước |
|---|---|---|---|
| Sử dụng: | Không cân bằng | Đường kính trục: | THẤP-22-X |
| Lưu ý:: | Fkm NBR CA SIC | Tiêu chuẩn hoặc phi tiêu chuẩn: | Tiêu chuẩn |
| Từ khóa: | con dấu máy bơm | Loại: | Mùa xuân đơn |
| Phong cách: | Con dấu cơ khí | ||
| Làm nổi bật: | Mật lực Lowara cân bằng,22-X Lowara Seal cơ khí,Tăng cân bằng Lowara 22 x niêm phong cơ học |
||

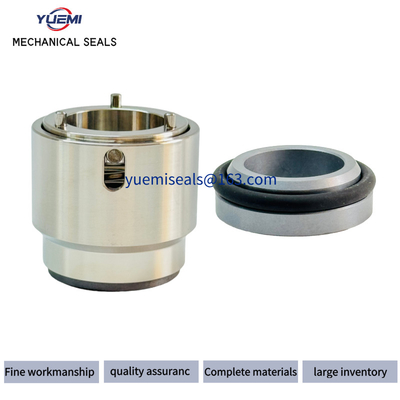

TYPE A 22 MM Lo-wara-22-X Mẫu kín cơ khí cho máy bơm SV Lo-wara
1.YUEMI LWB-22 giống hệt với AES N-POLXB,Vulcan Type 822,Lowara 0022 323 00,Lowara0022 323 02, Nó phù hợp với máy bơm Flygt PX33 FlygtPX46 Flygt PX66,Goulds GSV
2. Các con dấu của chúng tôi có thể thay thế các con dấu ban đầu.
3Ứng dụng: niêm phong chủ yếu được sử dụng trong sạch
nước, nước thải, dầu và các chất lỏng ăn mòn vừa phải khác vv
Các thông số kỹ thuật
| Nhiệt độ | -30°C~+200°C |
| áp suất | ≤1,2Mp a |
| Tốc độ | ≤10m/s |
| Trung bình | nước |
Vật liệu
| Vòng xoay |
SiC/TC |
| Nhẫn cố định |
SiC/TC |
| Mùa xuân | SUS304/SUS316 |
| Ghế ngồi không di chuyển | SUS304/SUS316 |
| Con dấu thứ cấp |
Fkm/EPDM/NBR |
| Máy giữ vòng quay | SUS304/SUS316 |
Việc chuẩn bị:
1. trục đường kính bên ngoài là trong phạm vi dung sai +-0,05mm
2. Vòng chạy ra <0,1mm
3. Vòng trôi cuối trục <0,13mm
4, Không có cạnh sắc trên trục trên vòng
Lưu ý:
Trong quá trình lắp đặt, đừng trầy xước hoặc làm hỏng vòng. Nếu bất cứ điều gì bị hỏng, xin vui lòng liên hệ với chúng tôi để thay thế một cái mới.
Cài đặt trong các cấu trúc:
1. Toàn bộ của hộp đạn niêm phong được làm sạch và chính xác vượt qua kiểm tra rò rỉ trước khi bán. Để tránh hư hỏng, đừng tháo rời và làm sạch các bộ phận một lần nữa trước khi sửa chữa.
2 Khoảng cách gắn giữa niêm phong và trục là dl h6 0.8,và phải có đầu dẫn vào cuối trục.Trình kính bên ngoài của trục ở vị trí của ốc vít nên 01 0.2mm nhỏ hơn,chống lại các ốc vít quá chặt.Luyến trục với dầu
3Đặt niêm phong hộp đạn vào buồng bơm, sau đó:
A: Tắt hơn bốn vít các vít, đảm bảo môi trường dẫn vào lỗ "G" ở vị trí trên cùng
B: Tắt hơn bốn vít đặt và vị trí tay áo trục trên trục.
C: Lấy ra bốn tấm đo. Xin giữ chúng và chúng sẽ được sử dụng trong việc lắp đặt và
Tháo rời.
D: Kết nối ống dẫn trung bình với lỗ"G"để xả ra nhiệt ma sát và
Dọn sạch buồng niêm phong khi máy bơm hoạt động.
Lưu ý:
để hoàn thành việc lắp đặt, xoay trục bằng tay để kiểm tra vòng xoay và nếu không thể xoay tròn trơn tru, niêm phong đã được lắp đặt không đúng cách.
Chúng tôi muốn hợp tác chân thành với các khách hàng để cung cấp các sản phẩm chất lượng cao và công nghệ Chúng tôi tin rằng trong việc thiết lập một mối quan hệ hợp tác lâu dài
