Thông tin chi tiết sản phẩm:
|
| dấu vết: | YUEMI | Chức năng: | Máy bơm nước hóa học |
|---|---|---|---|
| Đường kính trục: | IMO-22mm | Lưu ý:: | Fkm CA SIC |
| Loại: | Các niêm phong trục biển | ||
| Làm nổi bật: | Hòm cơ khí IMO 22mm,FKM niêm phong cơ học 22mm,FKM niêm phong cơ học đơn |
||
Dòng ACE ACG

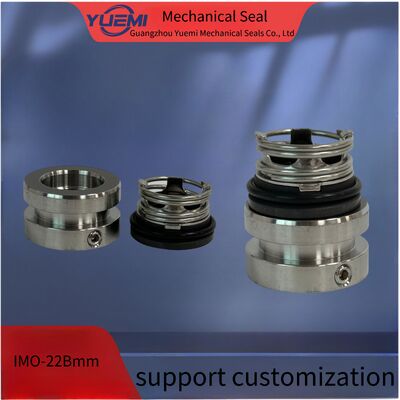

Các bộ phận niêm phong cơ khí của máy bơm Imo-22mm
1. IMO ACE025L3 bơm phù hợp với niêm phong trục cơ khí 195C-22mm, Imo 190495 (mùa sóng)
2. IMO-190497 ACE bơm niêm phong cơ học cho ngành công nghiệp hàng hải, Imo 190497 (bơm cuộn dây)
3. IMO ACE 3 bơm phụ tùng niêm phong trục trục 194030, Imo 194030 (cuối cuộn dây)
22mm Lidering AL-NL-22 niêm phong cơ học 190497 cho bơm IMO ACE 3 | ||
Điều kiện hoạt động | Kích thước | Vật liệu |
Nhiệt độ: -40oC đến 220oC tùy thuộc vào elastomer | 22MM | Mặt: SS304, SS316 |
Áp lực: Tối đa Tối đa 25 bar | Ghế: Carbon | |
Tốc độ:Tối đa 25 m/s | O-ring: NBR, EPDM, VIT, Aflas, FEP, Kalrez, Chemraz v.v. | |
Kết thúc chơi / trôi trôi trục: ± 1.0mm | Các bộ phận kim loại: SS304, SS316, Hastelloy C, AM350 | |
Việc chuẩn bị:
1. trục đường kính bên ngoài là trong phạm vi dung sai +-0,05mm
2. Vòng chạy ra <0,1mm
3. Vòng trôi cuối trục <0,13mm
4, Không có cạnh sắc trên trục trên vòng
Lưu ý:
Trong quá trình lắp đặt, đừng trầy xước hoặc làm hỏng vòng. Nếu bất cứ điều gì bị hỏng, xin vui lòng liên hệ với chúng tôi để thay thế một cái mới.
Cài đặt trong các cấu trúc:
1. Toàn bộ của hộp đạn niêm phong được làm sạch và chính xác vượt qua kiểm tra rò rỉ trước khi bán. Để tránh thiệt hại, không tháo rời và làm sạch các bộ phận một lần nữa trước khi sửa chữa.
2 Khoảng cách gắn giữa niêm phong và trục là dl h6 0.8,và phải có đầu dẫn vào cuối trục.Trình kính bên ngoài của trục ở vị trí của vít nên 01 0.2mm nhỏ hơn,chống lại các vít quá chặt.Luyến trục với dầu
3Đặt niêm phong hộp đạn vào buồng bơm, sau đó:
A: Tắt hơn bốn vít các vít, đảm bảo môi trường dẫn vào lỗ "G" ở vị trí trên cùng
B: Tắt hơn bốn vít đặt và vị trí tay áo trục trên trục.
C: Lấy ra bốn tấm đo. Xin giữ chúng và chúng sẽ được sử dụng trong việc lắp đặt và
Tháo rời.
D: Kết nối ống dẫn trung bình với lỗ"G"để xả ra nhiệt ma sát và
Dọn sạch buồng niêm phong khi máy bơm hoạt động.
Lưu ý:
để hoàn thành việc lắp đặt, xoay trục bằng tay để kiểm tra vòng xoay và nếu không thể xoay tròn trơn tru, niêm phong đã được lắp đặt không đúng cách.
Chúng tôi muốn hợp tác chân thành với các khách hàng để cung cấp các sản phẩm chất lượng cao và công nghệ Chúng tôi tin rằng trong việc thiết lập một mối quan hệ hợp tác lâu dài
