Thông tin chi tiết sản phẩm:
|
| dấu vết: | YUEMI | Quốc gia xuất xứ: | Quảng Châu, Trung Quốc |
|---|---|---|---|
| Mục:: | FTK | Đường kính trục: | 45mm |
| Bộ phận kim loại và lò xo: | ss304,ss316 | Vật liệu: | CAR CER SSIC NBR |
| Làm nổi bật: | 45mm Ebara Mechanical Seal,Ebara Electric Mechanical Seal (bức niêm phong cơ học),Mặt con dấu cơ học chìm |
||

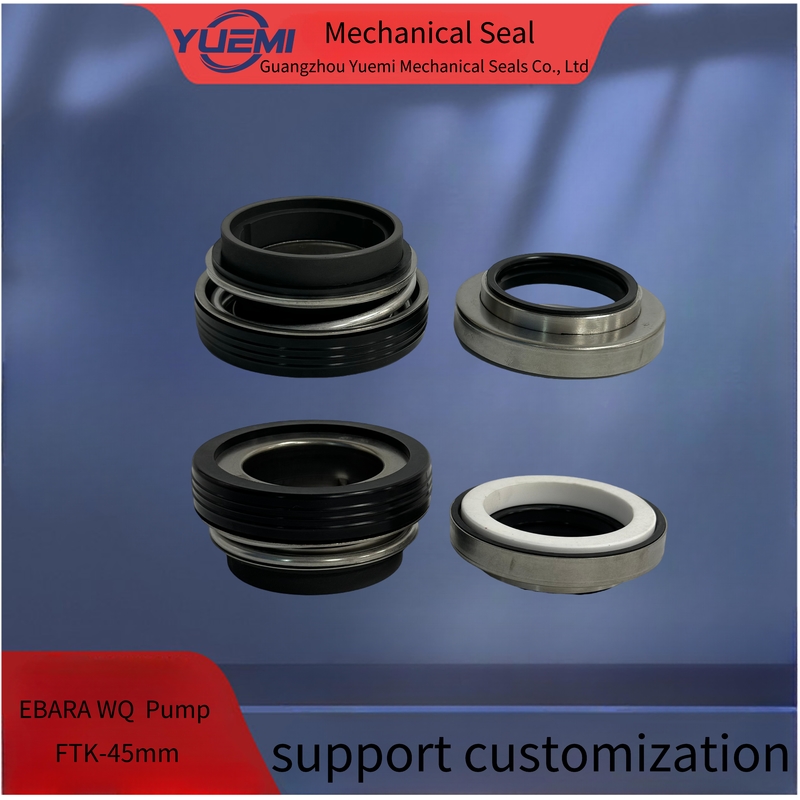

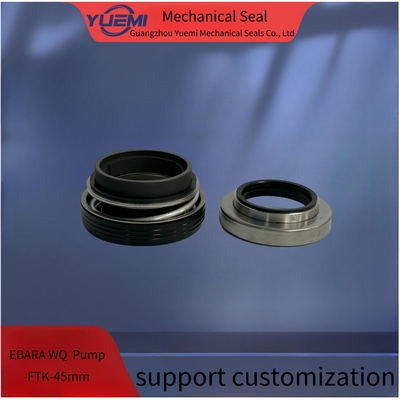

Double Seal của máy bơm chìm: Ebara kết hợp niêm phong cơ học 560DA-45A FTK-45 là chất lượng cao và giá rẻ, có thể hoàn toàn thay thế niêm phong ban đầu
Ứng dụng máy bơm nước mô hình bảng ghép nối
| Mô hình | d(mm) | d, | d2 | d3 | ds | d7 | L1 | 12 | 13 | 14 | L5 |
|
FTK16 FTK-20 FTK-25 FTK-40 |
16 20 25 40 |
18.2 | 41 | 41.5 | 23.0 | 33 | 26.5 | 7.5 | 10 | 9.0 | 5.0 |
| 21.2 | 45 | 43.8 | 27.0 | 38 | 29.0 | 7.0 | 10 | 12.0 | 5.0 | ||
| 26.4 | 52 | 51.0 | 30.5 | 47 | 34.5 | 7.0 | 13 | 14.5 | 8.5 | ||
| 41.2 | 75 | 75.0 | 50.5 | 65 | 48.6 | 12.0 | 21 | 15.6 | 13.0 |
Các thông số kỹ thuật
| Nhiệt độ | -30°C~+150°C |
| áp suất | ≤0,3Mp a |
| Tốc độ | ≤4500r/min |
|
Trung bình |
Nước sạch, nước biển, khí chống đông động cơ |
Vật liệu
| Vòng xoay | Vật gốm/SiC |
| Nhẫn cố định | Carbon/Carbon/SiC nhựa |
| Mùa xuân | SUS304/SUS316 |
| Ghế ngồi không di chuyển | SUS304/SUS316 |
| Con dấu thứ cấp | NBR/EPDM/HNBR/Fkm |
| Máy giữ vòng quay | SUS304/SUS316 |
Việc chuẩn bị:
1. trục đường kính bên ngoài là trong phạm vi dung sai +-0,05mm
2. Vòng chạy ra <0,1mm
3. Vòng trôi cuối trục <0,13mm
4, Không có cạnh sắc trên trục trên vòng
Lưu ý:
Trong quá trình lắp đặt, đừng trầy xước hoặc làm hỏng vòng. Nếu bất cứ điều gì bị hỏng, xin vui lòng liên hệ với chúng tôi để thay thế một cái mới.
Cài đặt trong các cấu trúc:
1. Toàn bộ của hộp đạn niêm phong được làm sạch và chính xác vượt qua kiểm tra rò rỉ trước khi bán. Để tránh thiệt hại, không tháo rời và làm sạch các bộ phận một lần nữa trước khi sửa chữa.
2 Khoảng cách gắn giữa niêm phong và trục là dl h6 0.8,và phải có đầu dẫn vào cuối trục.Trình kính bên ngoài của trục ở vị trí của vít nên 01 0.2mm nhỏ hơn,chống lại các vít quá chặt.Luyến trục với dầu
3Đặt niêm phong hộp đạn vào buồng bơm, sau đó:
A: Tắt hơn bốn vít các vít, đảm bảo môi trường dẫn vào lỗ "G" ở vị trí trên cùng
B: Tắt hơn bốn vít đặt và vị trí tay áo trục trên trục.
C: Lấy ra bốn tấm đo. Xin giữ chúng và chúng sẽ được sử dụng trong việc lắp đặt và
Tháo rời.
D: Kết nối ống dẫn trung bình với lỗ"G"để xả ra nhiệt ma sát và
Dọn sạch buồng niêm phong khi máy bơm hoạt động.
Lưu ý:
để hoàn thành việc lắp đặt, xoay trục bằng tay để kiểm tra vòng xoay và nếu không thể xoay tròn trơn tru, niêm phong đã được lắp đặt không đúng cách.
Chúng tôi muốn hợp tác chân thành với các khách hàng để cung cấp các sản phẩm chất lượng cao và công nghệ Chúng tôi tin rằng trong việc thiết lập một mối quan hệ hợp tác lâu dài
