Thông tin chi tiết sản phẩm:
|
| Chất liệu lò xo: | Thép không gỉ | Đặc điểm: | Độ bền cao, chống ăn mòn, dễ lắp đặt |
|---|---|---|---|
| điều kiện hoạt động: | phương tiện ăn mòn | Vật liệu: | TC/TC |
| cho máy bơm Flygt: | 3200, 2250, 2290 | Kích thước: | 60 mm |
| NGÀNH CÔNG NGHIỆP: | Nước và nước thải, khai thác mỏ, hóa chất, dầu khí | Loại mặt kín: | Đứng yên và quay |
| Thiết kế con dấu: | Máy đẩy hoặc không máy đẩy | Giấy chứng nhận: | iso |
| Làm nổi bật: | 60mm Flygt Mật lý Seal,Tấm niêm phong cơ khí áp suất cao,Niêm phong cơ khí bơm áp suất cao 60mm |
||
Ứng dụng máy bơm nước mô hình bảng ghép nối
| Mô hình máy bơm Flygt | Kích thước trục | Nhãn trên | Con dấu dưới |
| 3085-091,3085-120,3085-170,3085-171,3085-181,3085-280,3082-290,3085-890 | 20mm | FS-G-U20 | FS-G-L20 hoặc FS-H-L20 |
| 3101 | 28mm | FS-B-U28 | FS-B-L28 |
| 3102 | 25mm | FS-J-U25 | FS-J-L25 |
| 3126-90,3126-180 | 35mm | FS-K-U35 | FS-K-L35 |
| 3126-91,3126-280,3126-290 | 35mm | FS-K-U35 | FS-M-L35 |
| 3126-181,3127 | 35mm | FS-M-U35 | FS-M-L35 |
| 3140,3152 | 45mm | FS-O-U45 | FS-O-L45 |
| 3170,3201 | 60mm | FS-Q-U60 | FS-Q-L60 |
| 3200 | 60mm | FS-P-U60 | FS-P-L60 |
| 3230,3300-91,3300-181,3300-280,3300-980,3305 | 90mm | FS-S-U90 | FS-S-L90 |
| 3310,3311,3312,3350,3351 | 90mm~120mm | FS-S-U90 | FS-T-L120 |
| 3355,3356,3357 | 90mm | FS-S-U90 | FS-S-L90 |
| 3500,3501,3530,3531,3600,3601,3602 | 90mm~120mm | FS-S-U90 | FS-T-L120 |
| 4351,4352,4400 | 20mm | FS-G-U20 | FS-H-L20 |
| 4410,4430 | 60mm | / | FS-Q-L60 |
| 4440,5530 | 35mm | FS-M-U35 | FS-M-L35 |
| 4650,4660 | 45mm | FS-O-U45 | FS-O-L45 |
| 4670,4680,7045 | 60mm | FS-Q-U60 | FS-Q-L60 |
| 7050,7051,7055,7060,7061,7076,7556 | 90mm | FS-S-U90 | FS-S-L90 |
| 7080,7115 | 90mm~80mm/90mm~120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 7570,7585 | 90mm~120mm | FS-S-U90 | FS-T-L120 |
| Grindex Maior, Master, Matador, Midi, Minette, Salvador | 25mm~24mm | FS-Z-U25 | FS-Z-L24 |
| Grindex Maxi | 45mm | FS-O-U45 | FS-N-L45 |
| Các mô hình sẵn sàng 4 8 12&16 | 15mm | FS-D-U15 | / |
| Sẵn sàng 24 | 20mm | FS-A-U20 | FS-A-L20 |
| Sẵn sàng 90 | 28mm | FS-I-U28 | FS-I-L28 |
| Steaty 7 | 20mm | FS-G-U20 | FS-G-L20 |
| 600 | 60mm | FS-Q-U60 | FS-Q-L60 |
| 605,615,665,670,680 | 90-80mm | FS-S-U90 | FS-S-L80 |
| 705,715,720,721,735,745,760,765,770,775 | 90mm~80mm/90mm~120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 820,840,841,860,880,881,900 | 90mm~80mm/90mm~120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 2004,2008,2012,2016 | 15mm | FS-D-U15 | |
| 2024 | 20mm | FS-A-U20 | FS-A-L20 |
| 2050,2052 | 15mm | FS-D-U15 | / |
| 2060 | 20mm | FS-G-U20 | FS-G-L20 |
| 2066 | 20mm | FS-A-U20 | FS-A-L20 |
| 2070 | 22mm | FS-E-U22 | FS-E-L22 |
| 2071 | 22mm | FS-E-U22 | FS-E-L22 |
| 2075 | 20mm | FS-A-U20 | FS-A-L20 |
| 2082209021252140 | 28mm | FS-I-U28 | FS-I-L28 |
| ,,,2084,2135 | 35mm | FS-K-U35 | FS-K-L35 |
| 2101 | 20mm | FS-A-U20 | FS-A-L20 |
| 2102-40 | 22mm | FS-E-U22 | FS-E-L22 |
| 2151-10 | 35mm | FS-K-U35 | FS-K-L35 |
| 2151-11,2151-50 | 35mm | FS-K-U35 | FS-L-L35 |
| 2201-10,2201-320,2201-430,2201-480 | 45mm~35mm | FS-O-U45 | FS-K-L35 |
| 2201-590,2201-690 | 45mm | FS-O-U45 | FS-O-L45 |
| 2201-11HT hoặc MT | 45mm | FS-N-U45 | FS-N-L45 |
| 2201-11LT | 45mm | FS-O-U45 | FS-N-L45 |
| 2250,2290 | 60mm | FS-P-U60 | FS-P-L60 |
| 2400 | 60mm | FS-R-U60 | FS-R-L60 |
| 3041-281 | 20mm | FS-G-U20 | FS-G-L20 |
| 3057 | 20mm | FS-G-U20 | FS-H-L20 |
| 3057-180,3060 | 20mm | FS-G-U20 | FS-G-L20 |
| 3065 | 20mm | FS-A-U20 | FS-A-L20 |
| 3067-170,3067-250,3068 | 20mm | FS-G-U20 | FS-G-L20 |
| 3080 | 20mm | FS-A-U20 | FS-A-L20 |
| 3082 | 22mm | FS-E-U22 | FS-E-L22 |
| Nhiệt độ | 30°C~180°C |
| áp suất | ≤1,2Mp a |
| Tốc độ | ≤10m/s |
| Mặt niêm phong xoay | TC |
| Mặt con hải cẩu cố định | TC |
| Các bộ phận cao su | NBR/EPDM/Fkm |
| Các bộ phận khác | SUS304/SUS316 |
| Các thông số kỹ thuật | Thông số kỹ thuật |
|---|---|
| Tốc độ | Tối đa 3600 vòng/phút |
| Ứng dụng | Bơm |
| Tuổi thọ | Rất bền |
| Cài đặt | Dễ thay thế |
| Phạm vi áp suất | Tối đa 10 bar |
| Phạm vi nhiệt độ | Tối đa 180°C |
| Vật liệu | Thép không gỉ |
| Lưu ý: | Vòng O |
| Khả năng tương thích | Phù hợp với hầu hết các máy bơm Flygt |
| Mặt con hải cẩu | Carbon vs. gốm |

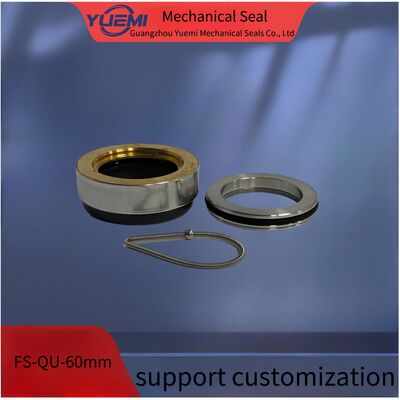

YM FS-QU-60 phù hợp với máy bơm Flygt mô hình 3200, 2250, 2290
Các con dấu của chúng tôi có trình độ cao do chúng tôi tuân thủ nghiêm ngặt các tiêu chuẩn DIN24960, ISO3069, EN12756, API628.
Nếu con dấu không phải là một trong những bạn cần, liên hệ với chúng tôi và thông báo cho chúng tôi mô hình bơm hoặc bản vẽ, vật liệu, kích thước trục cho báo giá. chúng tôi sẽ tư vấn cho bạn và cung cấp cho bạn các con dấu cơ học tương ứng.
Các sản phẩm tùy chỉnh và OEM được chào đón.
Chúng tôi cung cấp giá nhà máy, chất lượng cao, giao hàng nhanh và dịch vụ tốt nhất.
Việc chuẩn bị:
1. trục đường kính bên ngoài là trong phạm vi dung sai +-0,05mm
2. Vòng chạy ra <0,1mm
3. Vòng trôi cuối trục <0,13mm
4, Không có cạnh sắc trên trục trên vòng
Lưu ý:
Trong quá trình lắp đặt, đừng trầy xước hoặc làm hỏng vòng. Nếu bất cứ điều gì bị hỏng, xin vui lòng liên hệ với chúng tôi để thay thế một cái mới.
Cài đặt trong các cấu trúc:
1. Toàn bộ của hộp đạn niêm phong được làm sạch và chính xác vượt qua kiểm tra rò rỉ trước khi bán. Để tránh thiệt hại, không tháo rời và làm sạch các bộ phận một lần nữa trước khi sửa chữa.
2 Khoảng cách gắn giữa niêm phong và trục là dl h6 0.8,và phải có đầu dẫn vào cuối trục.Trình kính bên ngoài của trục ở vị trí của vít nên 01 0.2mm nhỏ hơn,chống lại các vít quá chặt.Luyến trục với dầu
3Đặt niêm phong hộp đạn vào buồng bơm, sau đó:
A: Tắt hơn bốn vít các vít, đảm bảo môi trường dẫn vào lỗ "G" ở vị trí trên cùng
B: Tắt hơn bốn vít đặt và vị trí tay áo trục trên trục.
C: Lấy ra bốn tấm đo. Xin giữ chúng và chúng sẽ được sử dụng trong việc lắp đặt và
Tháo rời.
D: Kết nối ống dẫn trung bình với lỗ"G"để xả ra nhiệt ma sát và
Dọn sạch buồng niêm phong khi máy bơm hoạt động.
Lưu ý:
để hoàn thành việc lắp đặt, xoay trục bằng tay để kiểm tra vòng xoay và nếu không thể xoay tròn trơn tru, niêm phong đã được lắp đặt không đúng cách.
Chúng tôi muốn hợp tác chân thành với các khách hàng để cung cấp các sản phẩm chất lượng cao và công nghệ Chúng tôi tin rằng trong việc thiết lập một mối quan hệ hợp tác lâu dài
