Thông tin chi tiết sản phẩm:
|
| Niêm phong khuôn mặt: | Silicon Carbide, Tungsten Carbide | điều kiện hoạt động: | Ướt hoặc khô |
|---|---|---|---|
| Vật liệu: | Carbon, gốm sứ, thép không gỉ | Loại: | Đơn lẻ, đôi, song song |
| Kích thước: | 20mm, 25mm, 30mm, 35mm, 40mm | Tốc độ: | Niêm phong cơ học siêu tốc độ |
| Ứng dụng: | Máy bơm chìm, máy trộn, máy sục khí | ||
| Làm nổi bật: | XGS niêm phong trục bơm ly tâm,Flygt con đường máy bơm ly tâm,3082 niêm phong cơ học 16mm |
||
Ứng dụng máy bơm nước mô hình bảng ghép nối
| Mô hình máy bơm Flygt | Kích thước trục | Nhãn trên | Con dấu dưới |
| 3085-091,3085-120,3085-170,3085-171,3085-181,3085-280,3082-290,3085-890 | 20mm | FS-G-U20 | FS-G-L20 hoặc FS-H-L20 |
| 3101 | 28mm | FS-B-U28 | FS-B-L28 |
| 3102 | 25mm | FS-J-U25 | FS-J-L25 |
| 3126-90,3126-180 | 35mm | FS-K-U35 | FS-K-L35 |
| 3126-91,3126-280,3126-290 | 35mm | FS-K-U35 | FS-M-L35 |
| 3126-181,3127 | 35mm | FS-M-U35 | FS-M-L35 |
| 3140,3152 | 45mm | FS-O-U45 | FS-O-L45 |
| 3170,3201 | 60mm | FS-Q-U60 | FS-Q-L60 |
| 3200 | 60mm | FS-P-U60 | FS-P-L60 |
| 3230,3300-91,3300-181,3300-280,3300-980,3305 | 90mm | FS-S-U90 | FS-S-L90 |
| 3310,3311,3312,3350,3351 | 90mm~120mm | FS-S-U90 | FS-T-L120 |
| 3355,3356,3357 | 90mm | FS-S-U90 | FS-S-L90 |
| 3500,3501,3530,3531,3600,3601,3602 | 90mm~120mm | FS-S-U90 | FS-T-L120 |
| 4351,4352,4400 | 20mm | FS-G-U20 | FS-H-L20 |
| 4410,4430 | 60mm | / | FS-Q-L60 |
| 4440,5530 | 35mm | FS-M-U35 | FS-M-L35 |
| 4650,4660 | 45mm | FS-O-U45 | FS-O-L45 |
| 4670,4680,7045 | 60mm | FS-Q-U60 | FS-Q-L60 |
| 7050,7051,7055,7060,7061,7076,7556 | 90mm | FS-S-U90 | FS-S-L90 |
| 7080,7115 | 90mm~80mm/90mm~120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 7570,7585 | 90mm~120mm | FS-S-U90 | FS-T-L120 |
| Grindex Maior, Master, Matador, Midi, Minette, Salvador | 25mm~24mm | FS-Z-U25 | FS-Z-L24 |
| Grindex Maxi | 45mm | FS-O-U45 | FS-N-L45 |
| Các mô hình sẵn sàng 4 8 12&16 | 15mm | FS-D-U15 | / |
| Sẵn sàng 24 | 20mm | FS-A-U20 | FS-A-L20 |
| Sẵn sàng 90 | 28mm | FS-I-U28 | FS-I-L28 |
| Steaty 7 | 20mm | FS-G-U20 | FS-G-L20 |
| 600 | 60mm | FS-Q-U60 | FS-Q-L60 |
| 605,615,665,670,680 | 90-80mm | FS-S-U90 | FS-S-L80 |
| 705,715,720,721,735,745,760,765,770,775 | 90mm~80mm/90mm~120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 820,840,841,860,880,881,900 | 90mm~80mm/90mm~120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 2004,2008,2012,2016 | 15mm | FS-D-U15 | |
| 2024 | 20mm | FS-A-U20 | FS-A-L20 |
| 2050,2052 | 15mm | FS-D-U15 | / |
| 2060 | 20mm | FS-G-U20 | FS-G-L20 |
| 2066 | 20mm | FS-A-U20 | FS-A-L20 |
| 2070 | 22mm | FS-E-U22 | FS-E-L22 |
| 2071 | 22mm | FS-E-U22 | FS-E-L22 |
| 2075 | 20mm | FS-A-U20 | FS-A-L20 |
| 2082209021252140 | 28mm | FS-I-U28 | FS-I-L28 |
| ,,,2084,2135 | 35mm | FS-K-U35 | FS-K-L35 |
| 2101 | 20mm | FS-A-U20 | FS-A-L20 |
| 2102-40 | 22mm | FS-E-U22 | FS-E-L22 |
| 2151-10 | 35mm | FS-K-U35 | FS-K-L35 |
| 2151-11,2151-50 | 35mm | FS-K-U35 | FS-L-L35 |
| 2201-10,2201-320,2201-430,2201-480 | 45mm~35mm | FS-O-U45 | FS-K-L35 |
| 2201-590,2201-690 | 45mm | FS-O-U45 | FS-O-L45 |
| 2201-11HT hoặc MT | 45mm | FS-N-U45 | FS-N-L45 |
| 2201-11LT | 45mm | FS-O-U45 | FS-N-L45 |
| 2250,2290 | 60mm | FS-P-U60 | FS-P-L60 |
| 2400 | 60mm | FS-R-U60 | FS-R-L60 |
| 3041-281 | 20mm | FS-G-U20 | FS-G-L20 |
| 3057 | 20mm | FS-G-U20 | FS-H-L20 |
| 3057-180,3060 | 20mm | FS-G-U20 | FS-G-L20 |
| 3065 | 20mm | FS-A-U20 | FS-A-L20 |
| 3067-170,3067-250,3068 | 20mm | FS-G-U20 | FS-G-L20 |
| 3080 | 20mm | FS-A-U20 | FS-A-L20 |
| 3082 | 22mm | FS-E-U22 | FS-E-L22 |
Các dây chuyền đa niêm phong cơ học có sẵn trong nhiều loại elastomer để xử lý hầu hết các chất lỏng công nghiệp.Tất cả các thành phần được giữ lại với nhau bởi một vòng snap trong một thiết kế xây dựng thống nhất và có thể được sửa chữa dễ dàng tại chỗ.
Flygt Bơm niêm phong Niêm phong cơ học

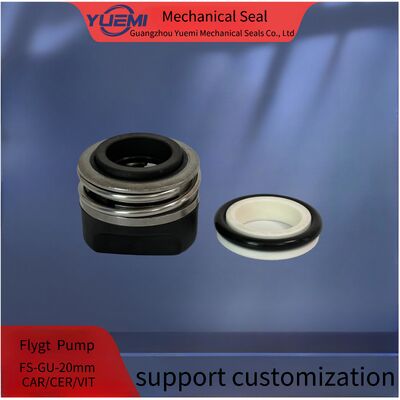

New Flygt 20 MM bơm niêm phong 3085/2075/2066 bơm niêm phong cơ học
|
Số lượng chơi cuối/sự nổi trôi trục
|
±0,1mm
|
|
Kích thước
|
20mm
|
|
Thương hiệu
|
YM
|
|
Mặt
|
TC
|
|
Chiếc ghế
|
TC
|
|
Elastomer
|
Fkm
|
|
Mùa xuân
|
SS304
|
|
Các bộ phận kim loại
|
SS304
|
| Các thông số kỹ thuật | Thông số kỹ thuật |
|---|---|
| Tốc độ | Tối đa 3600 vòng/phút |
| Ứng dụng | Bơm |
| Tuổi thọ | Rất bền |
| Cài đặt | Dễ thay thế |
| Phạm vi áp suất | Tối đa 10 bar |
| Phạm vi nhiệt độ | Tối đa 180°C |
| Vật liệu | Thép không gỉ |
| Lưu ý: | Vòng O |
| Khả năng tương thích | Phù hợp với hầu hết các máy bơm Flygt |
| Mặt con hải cẩu | Carbon vs. gốm |
Việc chuẩn bị:
1. trục đường kính bên ngoài là trong phạm vi dung sai +-0,05mm
2. Vòng chạy ra <0,1mm
3. Vòng trôi cuối trục <0,13mm
4, Không có cạnh sắc trên trục trên vòng
Lưu ý:
Trong quá trình lắp đặt, đừng trầy xước hoặc làm hỏng vòng. Nếu bất cứ điều gì bị hỏng, xin vui lòng liên hệ với chúng tôi để thay thế một cái mới.
Cài đặt trong các cấu trúc:
1. Toàn bộ của hộp đạn niêm phong được làm sạch và chính xác vượt qua kiểm tra rò rỉ trước khi bán. Để tránh thiệt hại, không tháo rời và làm sạch các bộ phận một lần nữa trước khi sửa chữa.
2 Khoảng cách gắn giữa niêm phong và trục là dl h6 0.8,và phải có đầu dẫn vào cuối trục.Trình kính bên ngoài của trục ở vị trí của vít nên 01 0.2mm nhỏ hơn,chống lại các vít quá chặt.Luyến trục với dầu
3Đặt niêm phong hộp đạn vào buồng bơm, sau đó:
A: Tắt hơn bốn vít các vít, đảm bảo môi trường dẫn vào lỗ "G" ở vị trí trên cùng
B: Tắt hơn bốn vít đặt và vị trí tay áo trục trên trục.
C: Lấy ra bốn tấm đo. Xin giữ chúng và chúng sẽ được sử dụng trong việc lắp đặt và
Tháo rời.
D: Kết nối ống dẫn trung bình với lỗ"G"để xả ra nhiệt ma sát và
Dọn sạch buồng niêm phong khi máy bơm hoạt động.
Lưu ý:
để hoàn thành việc lắp đặt, xoay trục bằng tay để kiểm tra vòng xoay và nếu không thể xoay tròn trơn tru, niêm phong đã được lắp đặt không đúng cách.
