Thông tin chi tiết sản phẩm:
|
| dấu vết: | YUEMI | Bơm: | MÁY BƠM GRUNDFOS |
|---|---|---|---|
| Chức năng: | Máy bơm nước thải | Sử dụng: | Không cân bằng |
| Đường kính trục: | GLF-SE-22mm GLF-SE-32mm | Lưu ý:: | Fkm |
| Tiêu chuẩn hoặc phi tiêu chuẩn: | Tiêu chuẩn | Loại: | Mùa xuân đơn |
| Làm nổi bật: | SEV Grundfos Bơm niêm phong cơ khí,32mm Grundfos bơm niêm phong cơ học,22mm niêm phong trục máy bơm |
||

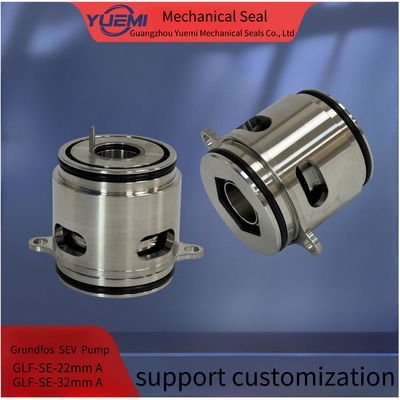

Loại thùng chứa Trục bơm Grundfos Mekanic Seal SEV SE1 GLF-SE-22mm 32mm
Ứng dụng máy bơm nước mô hình bảng ghép nối
| Mô hình | D1 | D3 | D7 | S | L1 | L3 |
| SE-22 | 22 | 58 | 56 | 86 | 61 | 51 |
| SE-32 | 32 | 71 | 68 | 98 | 70 | 60 |
Áp dụng cho Grundfos SE SE1 SEV Máy bơm nước thải chứa hộp kín
Việc chuẩn bị:
1. trục đường kính bên ngoài là trong phạm vi dung sai +-0,05mm
2. Vòng chạy ra <0,1mm
3. Vòng trôi cuối trục <0,13mm
4, Không có cạnh sắc trên trục trên vòng
Lưu ý:
Trong quá trình lắp đặt, đừng trầy xước hoặc làm hỏng vòng. Nếu bất cứ điều gì bị hỏng, xin vui lòng liên hệ với chúng tôi để thay thế một cái mới.
Cài đặt trong các cấu trúc:
1. Toàn bộ của hộp đạn niêm phong được làm sạch và chính xác vượt qua kiểm tra rò rỉ trước khi bán. Để tránh thiệt hại, không tháo rời và làm sạch các bộ phận một lần nữa trước khi sửa chữa.
2 Khoảng cách gắn giữa niêm phong và trục là dl h6 0.8,và phải có đầu dẫn vào cuối trục.Trình kính bên ngoài của trục ở vị trí của vít nên 01 0.2mm nhỏ hơn,chống lại các vít quá chặt.Luyến trục với dầu
3Đặt niêm phong hộp đạn vào buồng bơm, sau đó:
A: Tắt hơn bốn vít các vít, đảm bảo môi trường dẫn vào lỗ "G" ở vị trí trên cùng
B: Tắt hơn bốn vít đặt và vị trí tay áo trục trên trục.
C: Lấy ra bốn tấm đo. Xin giữ chúng và chúng sẽ được sử dụng trong việc lắp đặt và
Tháo rời.
D: Kết nối ống dẫn trung bình với lỗ"G"để xả ra nhiệt ma sát và
Dọn sạch buồng niêm phong khi máy bơm hoạt động.
Lưu ý:
để hoàn thành việc lắp đặt, xoay trục bằng tay để kiểm tra vòng xoay và nếu không thể xoay tròn trơn tru, niêm phong đã được lắp đặt không đúng cách.
